Tecnologia — CTO Radiologia Odontológica

§ 00 Premissa Investimento
clínico —
não vitrine

Por que este parque

Um equipamento não faz a clínica. Mas o pipeline inteiro faz.

Escolhemos cada peça em função da próxima. O tomógrafo Saevo entrega um DICOM que o Implant Studio consegue ler com fidelidade. O Trios 3 exporta um STL que se sobrepõe ao volume tomográfico com precisão sub-milimétrica. A Form 3 materializa o planejamento com tolerância que a guia cirúrgica exige.

Nenhuma peça foi comprada por especificação isolada. Foi escolhida pelo que o encadeamento permite entregar ao consultório: previsibilidade. É o que muda quando o dentista abre a boca do paciente já sabendo exatamente onde a broca vai entrar.

01 · Capturar Saevo 3D Max CBCT · Panorâmica
Telerradiografia

02 · Escanear 3Shape Trios 3 Scanner intraoral
STL colorido

03 · Planejar 3Shape Implant Studio Fusão DICOM + STL
Design da guia

04 · Imprimir Formlabs Form 3 SLA · Resina
biocompatível

§ 01 Capturar Ponto de
partida —
o volume

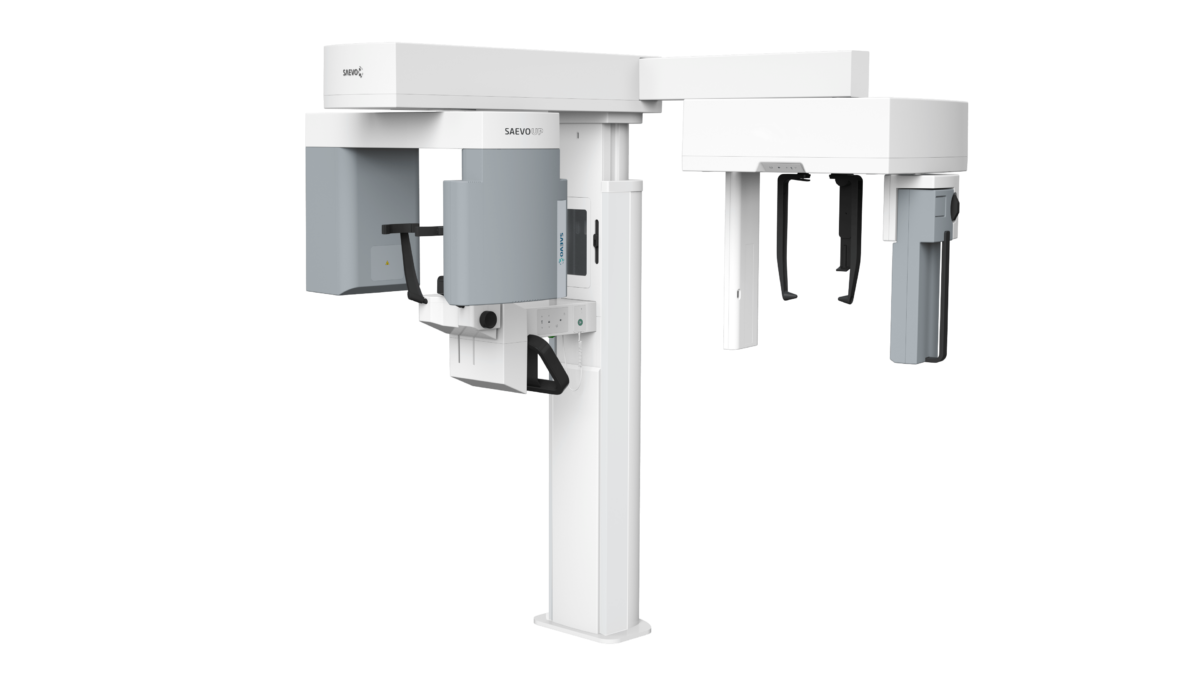

Tomógrafo Saevo 3D Max CEPH — CBCT com painel plano e V-Beam Technology

Fig. 01 Saevo · 3D Max CEPH Cone Beam · CBCT · 3 em 1

Tomografia · panorâmica · telerradiografia

Saevo 3D Max CEPH Tomógrafo cone beam multifuncional · V-Beam Technology

O Saevo 3D Max CEPH é a linha topo da Alliage — fabricante brasileira homologada pela ANVISA (registro 10101130088) e com certificação europeia CE 2460 — e é a espinha dorsal do pipeline diagnóstico do CTO. Um único equipamento executa três modalidades — tomografia volumétrica, radiografia panorâmica e telerradiografia — sem que o paciente troque de sala, de posição ou de sessão entre exames complementares.

O detector de painel plano combinado à tecnologia proprietária V-Beam (Variable Cone Beam) — exclusiva da linha 3D Max — nos dá sete campos de visão calibrados para cada tipo de investigação: do FOV localizado de Ø5×5cm para um implante único, até o Ø16×21cm face total para planejamento ortognático. E, no modo UHD, entrega voxel isotrópico de 75μm — resolução de endodontia clínica.

Cada exame passa automaticamente pelos algoritmos PMC (correção de movimento do paciente) e MAR (redução de artefatos metálicos, três níveis) — o que significa menos repetição, menos dose e diagnóstico mais limpo mesmo em pacientes reabilitados com muito metal. O DICOM que sai daqui alimenta diretamente o Implant Studio na próxima estação do fluxo, sem retrabalho, sem exportação intermediária.

FabricanteSaevo · Alliage

OrigemRibeirão Preto
SP · Brasil

RegistroANVISA
10101130088

CertificaçãoCE 2460

TecnologiaV-Beam

DetectorPainel plano

Voxel75μm — 400μm
isotrópico

Ponto focal0,5 mm

FOVs7 campos
Ø5×5 a Ø16×21

CorreçãoPMC + MAR

Sete FOVs — o campo certo para cada caso.

A tecnologia V-Beam permite escolher entre sensor SFOV (pequenos e médios) e MFOV (grandes) na mesma máquina. Menos dose quando o exame é local; mais volume quando o exame é panorâmico.

Ø5×5 Tomo Segmentada Diagnóstico local — implante único, endodontia, extração de 3º molar

Ø9×6 Maxila ou Mandíbula Uma arcada isolada, ou ATM com côndilo separado

Ø9×9 Arcada Completa Toda a arcada incluindo mandíbula, maxila e ramos

Ø14×9 Arcada Estendida Terceiro molar e arco zigomático em um único volume

Ø16×9 Mandíbula Estendida Mandíbula, maxila, vias aéreas, seios da face e ATM

Ø16×15 Crânio Ortodontia e cirurgia ortognática — região maxilofacial

Ø16×21 Face Total Diagnóstico maxilofacial completo — planejamento ortognático

Tecnologias-chave · standard no 3D Max

V-Beam Variable Cone Beam

Tecnologia exclusiva Saevo: combina sensor SFOV e MFOV no mesmo equipamento. Sete campos de visão, do pontual ao crânio completo, sem trocar de máquina.

PMC Patient Motion Correction

Algoritmo que corrige automaticamente a micromovimentação do paciente durante a captura. Menos exame repetido, menos dose desnecessária, mais acuidade diagnóstica.

MAR Metal Artifact Reduction

Três níveis de processamento para corrigir artefatos de guta-percha, implantes e restaurações metálicas. Diagnóstico limpo mesmo em boca reabilitada, sem nova exposição.

UHD Ultra High Definition

Voxel isotrópico de 75μm a 400μm. Resolução de endodontia quando o caso é conduto radicular; volume amplo quando o caso é planejamento ortognático. A mesma máquina, dois extremos.

§ 02 Escanear Superfície —
em cor,
sem pó

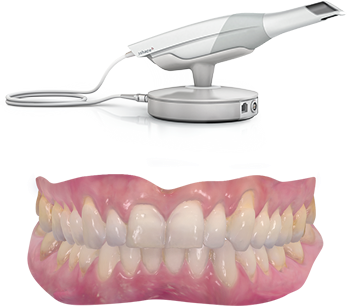

Scanner intraoral 3Shape Trios 3 com arcada escaneada em RealColor

Fig. 02 3Shape · Trios 3 Scanner intraoral · RealColor

Escaneamento intraoral · STL colorido em alta velocidade

3Shape Trios 3 Scanner intraoral de referência mundial · captura em cores reais

O Trios 3 é, por consenso do mercado, um dos scanners intraorais mais precisos do mundo — e a 3Shape, sua fabricante dinamarquesa, é a mesma empresa por trás do Implant Studio (a estação de planejamento da próxima seção). Isso não é coincidência: o STL do Trios 3 se sobrepõe ao DICOM tomográfico com precisão sub-milimétrica justamente porque as duas peças foram desenhadas para conversar.

Captura em RealColor — cores reais do dente e da gengiva, não uma aproximação monocromática — em alta velocidade, sem necessidade de pó ou spray de contraste. Isso não é conforto de brochura: é menos etapa, menos desconforto, menos artefato na moldagem digital. E a cor preservada importa para diagnóstico de trincas, decisão de shade protético e comunicação com o paciente.

O STL colorido substitui a moldagem convencional em quase todos os cenários odontológicos — sem a distorção física do alginato, sem envio de moldes ao laboratório, sem espera de dias. E, mais importante: o mesmo arquivo alimenta guias cirúrgicas, alinhadores ortodônticos, coroas, pontes e reabilitações protéticas complexas. Uma captura, várias aplicações.

Fabricante3Shape

OrigemCopenhague
Dinamarca

CategoriaScanner
intraoral

TecnologiaUltrafast Optical
Sectioning

CorRealColor
tempo real

PreparaçãoSem pó
ou spray

SaídaSTL · PLY · DCM
colorido

SistemaAberto
CAD/CAM

Por que este é o padrão da indústria

RealColor Cor real em tempo real

Captura simultânea de geometria e cor — preserva a coloração natural do dente e da gengiva no arquivo. Diagnóstico de trincas, shade protético, comunicação clínica.

Ø-Pó Powder-free scanning

Zero preparação do dente: sem pó, sem spray, sem opacificante. Menos etapa, menos artefato, menos desconforto — e nenhum viés introduzido pela camada aplicada.

HD Fotos intraorais integradas

O escaneamento gera fotografias intraorais em alta definição durante a própria captura — documentação clínica automática, sem sessão fotográfica separada.

Open Sistema aberto

Saída em STL/PLY/DCM padrão — o arquivo trabalha com virtualmente qualquer software CAD dental do mercado. Sem vendor lock-in, sem conversão intermediária.

§ 03 Planejar Convergência —
DICOM + STL
na mesma cena

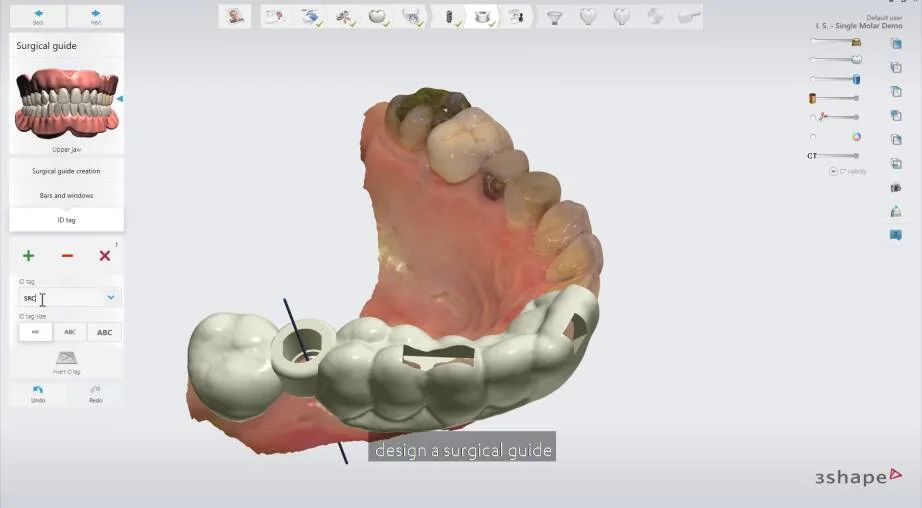

3Shape Implant Studio — planejamento virtual do implante em ambiente CAD

Fig. 03 3Shape · Implant Studio Software CAD · Cirurgia guiada

Planejamento virtual de implantes · fusão DICOM + STL

Implant Studio Estação de planejamento cirúrgico digital · 3Shape

É onde o pipeline se converge. O CBCT da Saevo entra como volume ósseo (DICOM). O STL do Trios 3 entra como superfície mucosa. O Implant Studio faz a fusão automática das duas realidades — óssea e superficial — numa única cena tridimensional. O implantodontista, na tela, enxerga exatamente o que o paciente é.

A partir daí, o implante é posicionado virtualmente com precisão sub-milimétrica. O software carrega uma biblioteca ampla dos principais sistemas de implantes do mercado — Straumann, Neodent, Nobel Biocare, Zimmer, entre outros — o que significa que o planejamento respeita as tolerâncias reais do fabricante, não aproximações genéricas. O canal mandibular é detectado automaticamente, e o sistema alerta o clínico quando o posicionamento se aproxima de estruturas nobres: nervo alveolar inferior, seio maxilar, dente adjacente.

E o momento crucial: a guia cirúrgica é desenhada aqui, na mesma cena onde o implante foi planejado, e exportada como STL para a impressora Form 3 na próxima etapa. Suporta os três tipos de suporte — sobre dente, sobre osso e mucossuportada — e permite planejamento para cirurgia flapless quando indicado. Zero margem para interpretação entre planejamento e execução.

Fabricante3Shape

OrigemCopenhague
Dinamarca

CategoriaSoftware CAD
Cirurgia guiada

EntradaDICOM + STL
fusão automática

BibliotecasStraumann, Neodent
Nobel, Zimmer +

DetecçãoCanal mandibular
automático

GuiasSobre dente
Sobre osso
Mucossuportada

SaídaSTL guia
Relatório PDF

O que o software resolve na mesa

Fusão DICOM + STL alinhados

Registro automático entre a tomografia (osso) e o escaneamento intraoral (mucosa). Uma única cena 3D — óssea e superficial — sem retrabalho manual de alinhamento.

Lib Bibliotecas de implantes

Suporte aos principais sistemas do mercado — Straumann, Neodent, Nobel Biocare, Zimmer e outros. Tolerâncias reais do fabricante, não aproximação genérica.

Auto Detecção do canal mandibular

Traçado automático do nervo alveolar inferior e alertas de proximidade em tempo real. Segurança embutida no planejamento, não deixada à conferência visual do clínico.

Guide Três tipos de guia

Sobre dente, sobre osso ou mucossuportada. O software desenha a guia no próprio ambiente do planejamento — a mesma cena, o mesmo arquivo, direto para a Form 3.

§ 04 Imprimir Matéria —
do arquivo
ao objeto

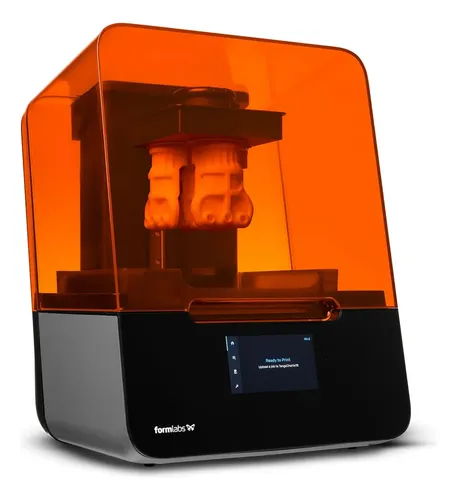

Impressora Formlabs Form 3 — tecnologia SLA/LFS

Fig. 04 Formlabs · Form 3 SLA · Estereolitografia

Impressão 3D · SLA de mesa

Formlabs Form 3 Impressora SLA · tecnologia LFS

A Formlabs é a referência mundial em impressão 3D odontológica, e a Form 3 é o modelo que fechou a conta entre qualidade profissional e viabilidade de mesa. A tecnologia proprietária LFS (Low Force Stereolithography) reduz as forças de descolamento durante a impressão — o que, na prática, se traduz em fidelidade de detalhe fino.

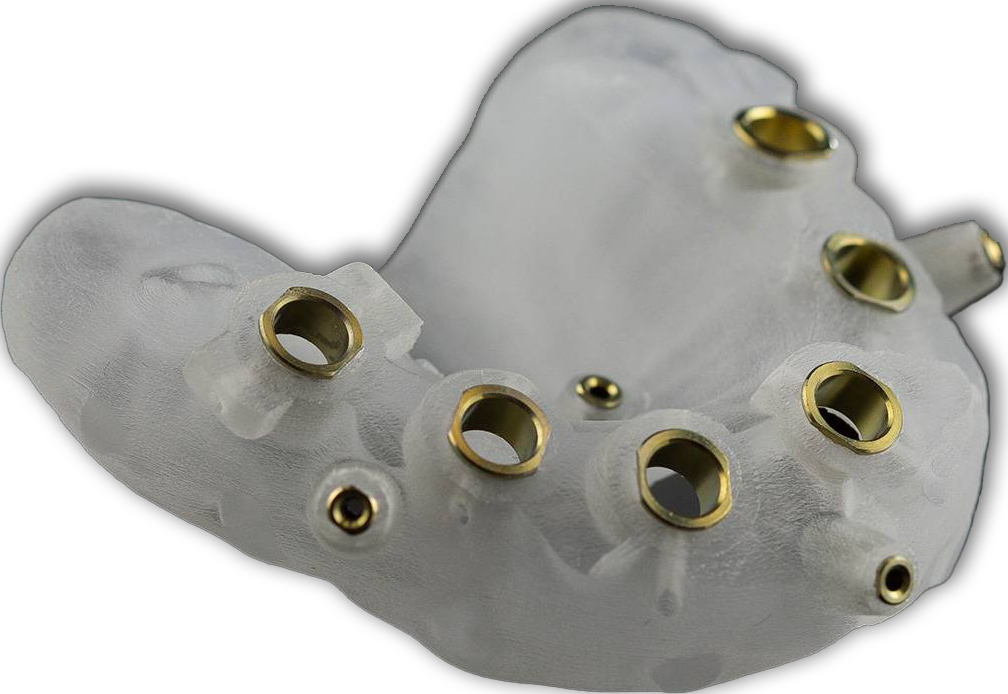

Isso importa porque a guia cirúrgica precisa encaixar em milímetros. Um cilindro guia mal impresso desloca a fresa. Um assento mal impresso desassenta a guia durante o ato. A Form 3 imprime na tolerância que a cirurgia exige.

Trabalhamos com resinas biocompatíveis certificadas para uso clínico intraoral — guias, splints, placas oclusais, biomodelos, protótipos de reabilitação. Tudo o que sai daqui pode ir direto para o paciente.

FabricanteFormlabs

OrigemSomerville · EUA

TecnologiaSLA · LFS

MateriaisResinas
biocompatíveis

AplicaçãoGuias · splints
Biomodelos

O equipamento define o que a imagem pode responder.
